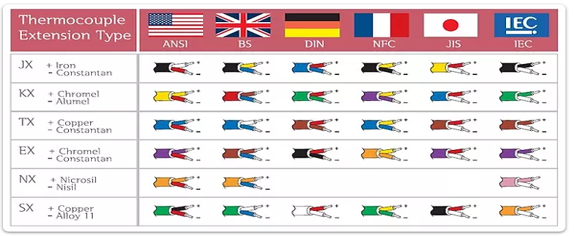

보상도선
- Thermocouple Extension & Compensation Cable
◈ 열전대
- 1821년 제베크(Thomas Johann Seebeck)는 두 종류의 금속 A, B를 접합하고, 양 접점에 온도를 달리 해주면 온도차에 비례하여 열기전력이 생긴다는 것을 발견하였습니다.
- 한 쪽 접촉점을 기준점으로 삼고 측정하고자 하는 부위에 다른 접촉점을 위치하면 기전력의 크기로 온도차를 알 수 있으므로 기준점의 온도와 비교하여 온도를 측정하게 되는데, 이 때 사용되는 금속을 열전대라고 합니다.
◈ 온도보상도선
→ 위 설명의 열전대를 이용한 온도측정방식에 사용되는 특수전선입니다.
•연장전선 - Extension Cable
: 열전대와 동일한 재질로 된 도선을 계측기까지 연장하여 사용하는 방식으로 열전대의 재료가 고가이므로 길게 사용 시 가격 부담이 큽니다.
•보상도선 - Compensation Cable
: 고가의 열전대 도선 대용으로 개발된 도선으로서 열기전력 특성은 물론이고 전기저항이 작아지도록 만들어 고가의 열전대 도선을 대체하여 사용하게 되었습니다.
◈ 용도
1) 발전소, 석유화학공장, 제철소 및 유리공장 등 플랜트 산업 전반의 설비제어와 공정관리
2) 자동차, 조선분야
3) 일반산업기계, 보일러 등 열 관리 및 제어가 필요한 모든 산업 현장
◈ 제품기호구분
1) 국제규격 : IEC, JIS, DIN, NFC, ANSI, BS
2) 타입 : K, E, J, R, S, B, N, V, W
3) 등급 : G(일반등급), GS, HS(정밀급)
4) 절연재질 : V(PVC), K(실리콘), F(FEP), P(PFA), G(Glass-fiber), E(PE)
5) 시스재질 : 상동
6) 차폐 : SB(동편조), SSB(SUS외장), SWA-SWB(철선외장),AMS(알미늄-마일라테이프 테핑)
7) 케이블형상 : R(Round type), F(Flat type)
8) 페어수
9) 도체단면적 또는 선경 (단심의 경우)
열전대의 종류와 재질 KS C 1602 | 보상도선의 종류와 재질 ( KS C 1609) | 보상도선의 기호 | ISA-MC 96.1-1982 (ANSI MC 96.1) | |||||||||
| 보상도선의 극성별 재질 | 사용구분 | 열전대와 접속점의 온도(℃) | 허용차 | 열전대와 접속점의 온도(℃) | 허용차 | |||||||
| 종류 | 구 기호 | 재질 | P(+)측 | N(-)측 | 보통급 | 정밀급 | 보통급 | 정밀급 | ||||
| B | - | 백금로듐 30% 백금 료듐 6% | SCR 연동선 | SCR 연동선 | 일반용 G | 0~100 | - | - | BC | 0~100 | +0.000mV - 0.033mV | - |
| R | - | 백금로듐 13% 백금 | SCR 연동선 | COPPER NICKEL ALLOY | 일반용 G | 0~150 | +3 -7 | - | RX SX | 0~200 | ± 0.057 mV(±5) | - |
| S | - | 백금로듐 10% 백금 | 내열용 H | |||||||||
| K | CA | CHROMEL ALUMEL | CHROMEL | ALUMEL | 일반용 G | -20~150 | ± 2.5 | ± 1.5 | KX | 0~200 | ± 2.2 | - |
| 내열용 H | ||||||||||||
| W | IRON W-CONSTANTAN | IRON | W-CONSTANTAN | 일반용 G | -20~150 | ± 3 | - | WX | - | - | - | |
| 내열용 H | ||||||||||||
| V | COPPER V-CONSTANTAN | SCR 연동선 | V-CONSTANTAN | 일반용 G | -20~100 | ± 2.5 | - | VX | - | - | - | |
| E | CRC | CHROMEL E-CONSTANTAN | CHROMEL | E-CONSTANTAN | 일반용 G | -20~150 | ± 2.5 | - | EX | 0~200 | ± 1.7 | - |
| 내열용 H | ||||||||||||
| J | IC | IRON J-CONSTANTAN | IRON | J-CONSTANTAN | 일반용 G | -20~150 | ± 2.5 | - | JX | 0~200 | ± 2.2 | ± 1.1 |
| 내열용 H | ||||||||||||
| T | CC | COPPER T-CONSTANTAN | COPPER | T-CONSTANTAN | 일반용 G | -20~150 | ± 2.0 | ± 1.0 | TX | -60~100 | ± 1.0 | ± 0.5 |
